상세 정보 |
|||
| 재료: | 탄소 함유 전도성 EVA 폼 | 유형: | 다이컷 폼 인서트 |
|---|---|---|---|
| 색상: | 검은색 | 밀도: | 60-100kg/m3 |
| 체적 저항률: | 10e3-10e6옴.cm | 표면저항: | 10E3-10E6 옴 |
| 두께: | 2-200mm | 맞춤형: | 다이컷 / 크기 / 모양 |
| 애플리케이션: | PCB IC 보드 배송 포장 | 제품명: | 전도성 ESD 폼 인서트 |
| 강조하다: | PCB 운송용 ESD 폼 삽입,반 정적 EVA 폼 쿠션,다이 커트 전도성 폼 포장재 |
||
제품 설명

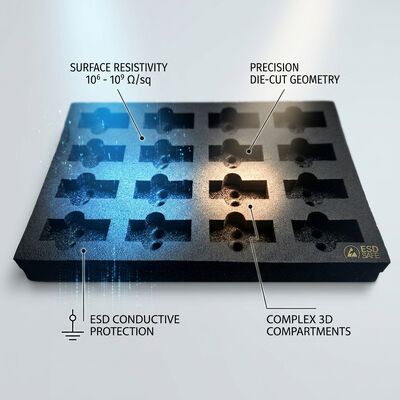

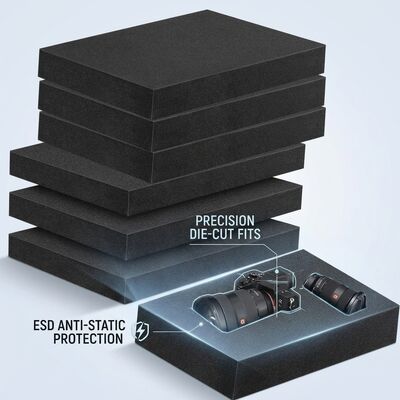

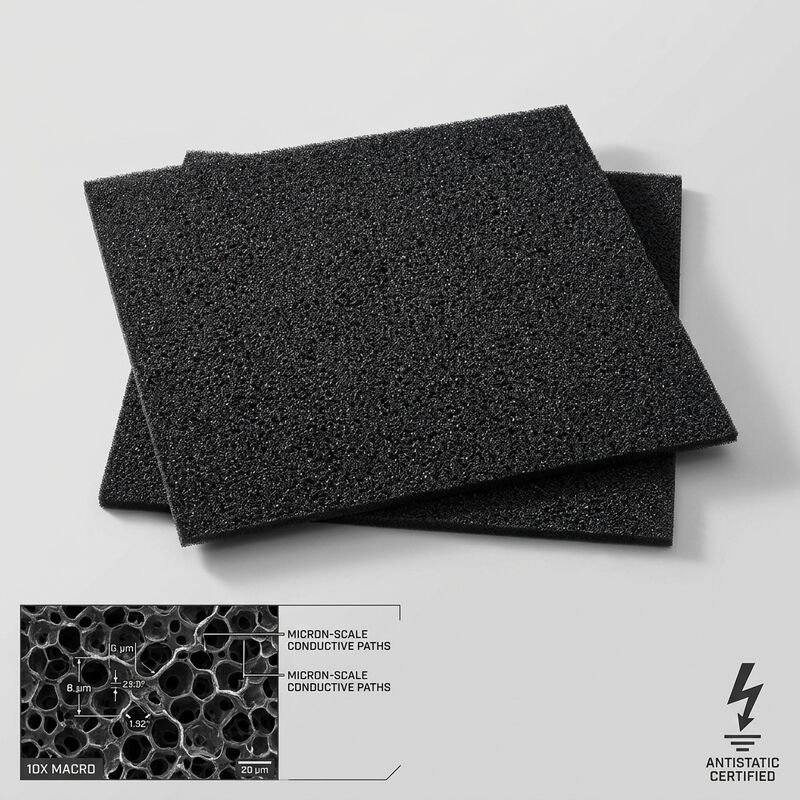

이 전도성 ESD 폼 인서트는 탄소 함유 검은색 EVA 폼으로 제조되었으며 영구 전도성 제형으로 전체 시트에 걸쳐 10e3 ~ 10e6 옴.cm의 체적 저항률을 제공합니다. 표면 코팅된 정전기 방지 재료와 달리 절단 시 성능이 저하되는 것과 달리, 이 폼의 전도성 특성은 다이 커팅, CNC 라우팅 또는 워터젯 프로파일링 후에도 완전히 효과적이며, 이는 PCB 보드, IC 트레이, 하드 드라이브 및 기타 정전기에 민감한 부품의 국내 및 국제 배송 시 내부 포장 쿠션으로 선호됩니다.
각 전도성 폼 인서트는 고객 도면에 맞춰 정밀하게 다이 커팅되어 전도성 먼지 오염 없이 깨끗한 가장자리를 생성합니다. 폐쇄 셀 구조는 기계적 충격을 흡수하고 진동을 격리하며 습기에 강하며, 검은색 전도성 층은 보호되는 부품에서 정전하를 안전하게 배출합니다. 반복적인 ESD 보호를 요구하는 전자 제품 제조업체 및 EMS 회사의 경우, 이 인서트는 기계적 쿠셔닝과 전기적 성능의 신뢰할 수 있는 균형을 제공합니다.
주요 특징- 영구 전도성 보호: 탄소 함침 EVA 폼은 환경 습도에 관계없이 10e3 ~ 10e6 옴.cm의 안정적인 체적 저항률을 제공하며 절단 및 노화 후에도 전도성을 유지합니다.
- 정밀 다이 커팅 인서트: CNC 다이 커팅 및 로터리 커팅을 통해 고객의 2D 또는 3D 도면에 따라 맞춤형 모양이 제작되며, 치수 허용 오차는 1mm 이내로 제어되어 부품의 안정적인 안착을 보장합니다.
- 우수한 충격 흡수: 독립적인 폐쇄 셀 구조는 뛰어난 쿠셔닝 및 댐핑 성능을 제공하여 운송 중 민감한 전자 부품을 충격 및 진동으로부터 보호합니다.
- 깨끗하고 오염되지 않음: 슬러그가 적은 폼은 부품을 얼룩지게 하지 않고 전도성 잔류물을 남기지 않으며 PCB, 커넥터 또는 금속 하우징을 부식시키지 않습니다.
- 넓은 두께 범위: 밀도 등급 60 ~ 100kg/m³ 범위에서 2mm ~ 200mm까지 제공되어 포장 엔지니어가 특정 제품 무게에 맞게 강성과 압축 영구 변형률을 조절할 수 있습니다.
- 쉬운 2차 가공: 재료는 라미네이팅, 접착제 부착, 스카이빙 또는 열 성형이 가능하며 표준 공구로 깨끗하게 절단되어 신속한 프로토타이핑 및 대량 생산이 가능합니다.
| 매개변수 | 사양 |
|---|---|
| 제품명 | 전도성 ESD 폼 인서트 |
| 재질 | 탄소 함유 전도성 EVA 폼 |
| 모델 번호 | HZ-1204C |
| 색상 | 검정 |
| 밀도 | 60 - 100 kg/m³ |
| 체적 저항률 | 10e3 - 10e6 옴.cm |
| 표면 저항 | 10e3 - 10e6 옴 |
| 두께 | 2 - 200 mm |
| 작업 온도 | -40 C ~ +80 C |
| 가공 | 다이 커팅, CNC 라우팅, 라미네이팅, 접착제 부착 |
전도성 ESD 폼 인서트는 민감한 전자 제품의 내부 포장 쿠션으로 널리 사용됩니다. 일반적인 응용 분야로는 배송 상자 내부의 PCB 보드 분리층, IC 트레이 커버 및 부품 홈, 하드 디스크 드라이브 포장, 커넥터 및 릴레이 트레이, 광학 모듈 캐리어, 정밀 기기용 보호 네스트 등이 있습니다. 또한 폼은 디스플레이 패널 및 자동차 전자 제어 장치의 코너 가드 및 엣지 쿠션으로 성형되어 정전기 방전 제어 및 기계적 보호가 모두 필수적인 곳에 사용됩니다.
이 재료는 IEC 61340-5-1 스타일 보호 프로그램에서 참조하는 일반적인 ESD 제어 요구 사항을 충족하므로, 여러 취급 단계에서 부품이 마찰 대전 현상에 노출되는 클린룸 스테이징, 키팅 라인 및 수출 포장 스테이션에 적합합니다.
맞춤형 서비스표준 시트와 완전 맞춤형 인서트를 공급합니다. 고객은 제품 도면, 부품 치수 또는 샘플 단위만 보내주시면 엔지니어링 팀에서 셀 레이아웃, 벽 두께 및 폼 밀도를 제안해 드립니다. 프로토타입은 일반적으로 5~7영업일 이내에 배송되며, 생산 공구 변경은 최소화하여 소량 주문도 경제적으로 처리할 수 있습니다. 맞춤형 크기, 맞춤형 모양, 로고 인쇄 및 접착제 부착은 모두 요청 시 가능합니다.
포장 및 품질 보증인서트는 해상 운송 중 변형을 방지하기 위해 팔레타이징된 필름 라이닝 상자에 포장되며, 각 로트는 배송 전에 치수 정확도, 밀도 및 표면 저항에 대해 검사됩니다. 당사 공장은 전자 부품 수출 포장에 경험이 있으며, 착륙 비용을 줄이기 위해 포장 세부 사항을 단순하고 재활용 가능하게 유지합니다. 모든 주문에는 체적 저항률 및 물리적 치수를 포함하는 품질 보고서가 지원되며, 영업 엔지니어는 재료 선택, ESD 표준 및 운송 테스트에 대한 질문에 답변해 드립니다. 견적 및 무료 재료 샘플을 받으려면 부품 목록 또는 도면을 가지고 저희에게 연락하십시오.
