상세 정보 |
|||
| 근무시간: | 제한 없는 | 의사소통: | TCP/IP |
|---|---|---|---|
| 손목 스트랩 범위: | 100K ~100MΩ | 신발류: | 100K~1GΩ |
| 외부 어댑터: | AC/DC 전원 어댑터 | 작동 전압: | DC 12V±10%,≥3.3A |
| 케이블 길이: | 1.5m | 작동 온도: | 1Gigohm 테스트의 경우 21℃~30℃/기타 모든 테스트 한계의 경우 5℃~30℃ |
| 차원: | 88*135*42mm(길이*가로*높이) | 무게: | 1.1kg |
| 터치 스크린: | 7인치 컬러 | CPU: | 32비트 4코어 |
| 프로세서 속도: | 4X1GHZ | 메모리: | DDR3 2G |
| 저장: | EMMC 플래시 8G | ||
제품 설명
제품 설명

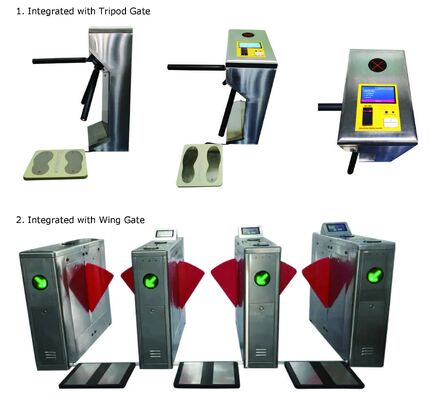

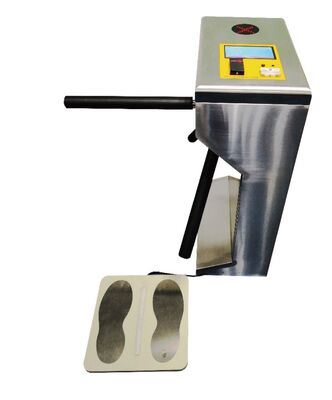

HZ-6809 ESD 액세스 제어 시스템은 ESD 인력 접지 품목의 빠르고 빈번하며 정확한 테스트를 위해 설계되었습니다. 독특한 디자인은 ESD 테스터, 컴퓨터 시계, 터치 스크린 디스플레이, IC / ID 카드 리더 또는 바코드 스캐너, 이더넷 모듈 등을 소형 스테인리스 스틸 인클로저에 내장합니다. 이 시스템은 삼각대 턴스타일, 스윙 게이트, 플랩 게이트, 전자 잠금 장치 및 에어 샤워 룸과 함께 작동할 수 있습니다. 또한 기본 ESD 테스트 관리를 제공하고 ESD 테스트 없이 EPA에 들어가는 운영자를 막을 수 있습니다. 또한 테스트 결과는 시스템에 전자적으로 저장되며 출석 관리로 쉽게 다운로드할 수 있으며, 이는 다른 출석 명세서를 구별하고 설정하는 기능을 가지고 있습니다. 소프트웨어가 닫히고 PC가 오프라인 상태일 때 500,000개의 테스트 결과를 자동으로 저장합니다. 미국 및 유럽의 ANSI/ESD S20.20 및 IEC 61340 요구 사항을 충족합니다.
주요 특징
1. 통신: TCP/IP 2. 견고한 솔리드 스테이트 테스트 버튼으로 제작되어 테스트 버튼의 수명을 연장합니다. 3. 7” 터치 스크린 표시: 시간, 날짜, 위치, 부서, 직원 ID, 이름, 그룹, 테스트 항목 및 손목 스트랩, 신발, ESD 의류의 자세한 저항 4. 기본 권한 설정:
|
역할 번호
|
역할 이름
|
VIP
|
신발
|
단일 와이어 WS
|
이중 와이어 WS
|
ESD 의류
|
|
01
|
단일 와이어 WS
|
1
|
1
|
0
|
1
|
1
|
|
02
|
이중 와이어 WS
|
1
|
1
|
1
|
0
|
1
|
|
03
|
단일 WS + 신발
|
1
|
0
|
0
|
1
|
1
|
|
04
|
이중 WS + 신발
|
1
|
0
|
1
|
0
|
1
|
|
05
|
ESD 신발
|
1
|
0
|
1
|
1
|
1
|
|
06
|
ESD 의류
|
1
|
1
|
0
|
1
|
0
|
|
07
|
ESD 의류 + 신발
|
1
|
0
|
1
|
1
|
0
|
|
08
|
VIP
|
0
|
1
|
1
|
1
|
1
|

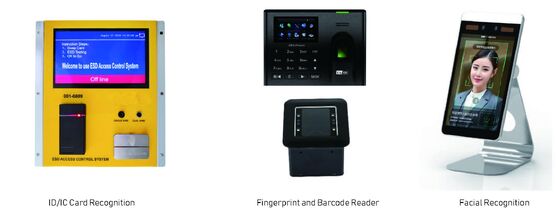

5. 카드를 스와이프(또는 바코드)한 후 제한된 통과 시간 내에 통과하지 않으면 시스템이 자동으로 재설정됩니다. 6. ESD 테스트 단계 1.) 카드 또는 바코드의 법적 권한을 확인하기 위해 카드를 스와이프합니다. (지문 / 손바닥 인쇄 / 얼굴 인식도 법적 권한을 부여하는 방법 중 하나가 될 수 있습니다) 2.) 테스트를 시작하려면 손가락을 사용하여 테스트 스위치의 위쪽 및 아래쪽 금속 접점을 연결합니다. 테스트 결과가 터치 스크린에 표시될 때까지 손가락을 누르고 있습니다. 3.) 테스트 결과에 영향을 미치므로 테스트를 수행하는 동안 다른 금속을 만지지 마십시오. 4.) ESD 테스트 결과: 음성 안내와 함께 녹색 화살표는 테스트 통과를 의미하고, 음성 및 조명 지침과 함께 빨간색 화살표는 테스트 실패를 의미합니다. 참고: 신발 테스트를 수행할 때는 두 발을 이중 발판에 올려놓으십시오(발판당 한 발). 1기가옴 높은 테스트 제한을 사용할 때는 발판을 99% 이소프로필 알코올로 깨끗하게 유지하십시오. 더러운 발판은 잘못된 통과 결과를 낼 수 있습니다. 손목 스트랩 테스트를 수행할 때는 손목 코드의 플러그를 테스터의 잭에 완전히 꽂으십시오.
하드웨어 기능

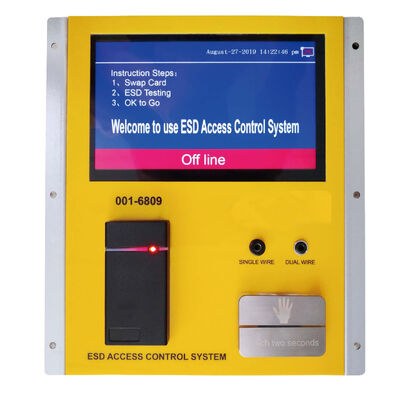

*7인치 컬러 터치 스크린 디스플레이 *단일 와이어 및 이중 와이어 손목 스트랩 테스트 힐 스트랩 및 ESD 신발 테스트 *IC(ID) 카드 리더(또는 내장 바코드 스캐너) *네트워크 통신용 이더넷 모듈 *독립 신발용 이중 발판 *27VDC 테스트
장치의 CPU는 4X1GHZ 및 DDR3 2G EMMC FLASH 8G의 주파수를 가진 32비트 4코어 프로세서로, 다양한 화면 인터페이스 액세스 장비를 지원하여 기업의 고속 개발 요구 사항을 충족하기 위해 제어 부분에는 여러 개발 인터페이스, 4비트 USB 인터페이스 2 RS485, 2 232 및 HIDM 고화질 인터페이스가 있습니다. 300,000개의 ID / IC 카드 권한을 저장할 수 있으며, 동시에 테스터는 오프라인 상태일 때 500,000개의 테스트 기록을 저장할 수도 있습니다.
|
항목
|
값
|
|
원산지
|
중국 상하이
|
|
브랜드 이름
|
Herzesd
|
|
작업 시간
|
무제한
|
|
통신
|
TCP/IP
|
|
손목 스트랩 테스트 범위
|
100K ~100MΩ
|
|
신발 테스트 범위
|
100K~1GΩ
|
|
외부 어댑터
|
AC/DC 전원 어댑터
|
|
작동 전압
|
DC 12V±10%,≥3.3A
|
|
케이블 길이
|
1.5m
|
|
작동 온도
|
1기가옴 테스트의 경우 21℃~30℃ / 기타 모든 테스트 제한의 경우 5℃~30℃
|
|
치수
|
88*135*42mm(L*W*H)
|
|
무게
|
1.1kg
|
1, 생산 라인에 ESD 보호가 필요한 이유? ESD(정전기 방전)는 단순히 의류를 벗을 때 우리 모두가 경험할 수 있는 효과이지만, 전자 제품을 사용할 때 정전기 축적 및 방전은 구성 요소에 잠재적인 손상을 일으키고 인쇄 회로 기판의 잠재적 고장을 유발할 수 있습니다. ESD 안전 제품을 구매하거나 구현하기 전에 ESD 안전 절차를 ESD 표준 IEC 61340 또는 ANSI S2020에 따라 구현해야 합니다. 이는 ESD 예방 보호 작업의 기초이며 품질 보증의 더 큰 보장입니다. 2, 무엇을 제공합니까?
ESD 패키지: 차폐 백, EVA 폼, PU 폼, IXPE 폼, PP 골판지 상자, 테이프, 블리스터, 팔레트, 빈 박스, 트레이 ESD 매트: 테이블 매트, 바닥 매트, 피로 방지 매트, PVC 타일. ESD SMT 순환: 매거진 랙, PCB 순환 랙, 릴 랙, 트롤리, 보관 와이어 선반, 와이어 선반 트롤리. 접지: ESD 손목 스트랩, 접지 장치, 플러그 ESD 의류: 작업복, 재킷, 신발, 부츠, 모자, 장갑 ESD 도구: 브러시, 족집게, 사무용품, ESD 테스트 장비 등...
3, HerzESD를 선택하는 이유는 무엇입니까? HerzESD는 정확하고 명확한 설명 답변을 제공하여 고객에게 더 나은 서비스를 제공하기 위해 노력합니다. 고객에게 더 나은 정보를 제공하는 것이 시장에서 더 확립되었지만 때로는 결함이 있는 의견과 모순되는 경우에도 그렇게 하려고 노력합니다. HerzESD는 유일한 올바른 ESD 솔루션을 보장하는 데 자부심을 가지고 있습니다. 이 비전을 계속 유지하기 위해 우리는 정전기를 해결하고 제어하는 데 있어 가능한 개선 사항이나 새로운 솔루션과 관련하여 항상 의존할 수 있는 신뢰할 수 있는 ESD 제조업체 및 공급업체가 필요합니다. HerzESD는 든든한 파트너이며 국제 파트너와 함께 우리는 정전기 제어에 대한 가능한 개선 사항이나 새로운 솔루션에 대해 강력하고 경계심을 유지합니다.
